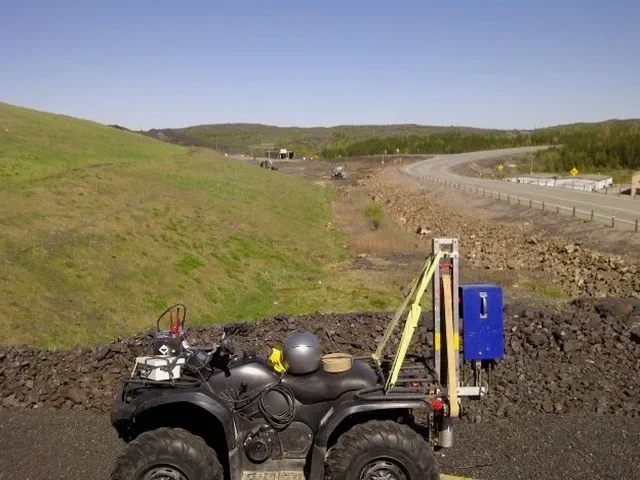

Tomografía Sísmica de Refracción/Reflexión en Alto Hospicio

Alto Hospicio se asienta a 600 metros sobre el nivel del mar, sobre una meseta costera cortada por quebradas profundas. Ese relieve esconde contrastes fuertes entre costras salinas, depósitos eólicos y roca meteorizada. Sin un perfil sísmico claro, excavar o cimentar aquí es un riesgo evitable. La tomografía sísmica de refracción/reflexión mapea esos cambios de rigidez antes de mover un metro cúbico de suelo. En proyectos sobre la meseta o en laderas con pendiente, combinamos la sísmica con MASW Vs30 para clasificar el suelo según NCh433.Of1996 Mod.2012 y entregar datos que el calculista necesita para definir fundaciones seguras en un territorio donde la geología cambia en pocos metros.

Una diferencia de 400 m/s en la velocidad de onda de corte puede significar un cambio de suelo tipo C a tipo D según NCh433, y eso redefine todo el diseño estructural.

Enfoque y alcance del trabajo

Las condiciones del subsuelo en Alto Hospicio no son uniformes. En el sector de La Tortuga predominan arenas limosas con intercalaciones de sales, mientras que hacia El Boro la roca aparece más somera pero muy fracturada. La tomografía sísmica de refracción/reflexión detecta ese contraste con precisión: medimos tiempos de arribo de ondas P y S en tendidos de geófonos que pueden superar los 100 metros, generando una imagen continua del subsuelo. Procesamos los datos con inversión tomográfica y obtenemos secciones de velocidad que diferencian costra salina de suelo blando subyacente. La técnica es ideal donde el encare de quebrada o los rellenos antrópicos complican la interpretación con métodos puntuales. Cada perfil incluye identificación de contactos litológicos, espesor de sobrecarga y profundidad del basamento rocoso, información crítica para definir el nivel de fundación en terrenos con historial sísmico exigente.

Consideraciones locales

La mayor parte de Alto Hospicio se emplaza sobre depósitos eólicos y aluviales del Cuaternario que responden mal durante un sismo. La presencia de sales solubles en la matriz del suelo acelera la meteorización de hormigones y aceros si no se detecta a tiempo. Un perfil de refracción mal ejecutado o insuficientemente profundo puede subestimar la potencia real del suelo blando y entregar una velocidad de onda Vs30 distorsionada. Eso arrastra errores en el factor de amplificación sísmica y en la elección del tipo de fundación. En laderas con pendientes superiores al 20%, comunes en los bordes de la meseta, la tomografía sísmica de reflexión ayuda a mapear planos de deslizamiento potenciales que los sondajes mecánicos no siempre interceptan. Omitir este estudio en zonas de quebrada equivale a diseñar sin conocer el espesor real del coluvión que puede deslizar.

Parámetros de referencia

Parámetro	Valor típico
Método de prospección	Refracción y reflexión sísmica con ondas P y S
Profundidad de investigación típica	15 a 40 m según longitud de tendido
Norma de clasificación sísmica	NCh433.Of1996 Mod.2012 / DS61
Parámetro obtenido	Vp, Vs, relación de Poisson, módulo de rigidez
Resolución de capas	Desde 0.5 m en cobertura superficial
Equipo de adquisición	Sismógrafo multicanal 24 bits con geófonos de 4.5 Hz
Entregable final	Tomografía 2D procesada con inversión iterativa

Servicios técnicos asociados

Tendidos sísmicos de refracción

Ejecutamos líneas de 55 a 115 m con espaciamiento de geófonos ajustado al objetivo. Procesamos con inversión tomográfica para obtener secciones Vp y Vs que delimitan la roca basal y las capas de suelo sobre ella.

Perfilaje combinado refracción + MASW

Usamos los mismos registros de campo para extraer la curva de dispersión de ondas superficiales. El resultado integra la tomografía de refracción con el perfil 1D de Vs, cumpliendo con los requisitos de clasificación sísmica de la NCh433.

Interpretación geotécnica del perfil sísmico

Convertimos velocidades sísmicas en parámetros de rigidez del suelo. Entregamos secciones interpretadas con contacto suelo-roca, zonas de baja velocidad asociadas a fracturamiento y módulos elásticos para el modelo de cálculo estructural.

Dudas habituales

¿Cuánto cuesta un estudio de tomografía sísmica en Alto Hospicio?

El rango de inversión habitual para un tendido de refracción sísmica en la zona de Alto Hospicio está entre $1.273.000 y $2.671.000. La variación depende de la longitud total de líneas, la cantidad de puntos de disparo necesarios y la complejidad logística del terreno, especialmente si hay que trabajar en laderas de quebrada con acceso restringido.

¿Qué diferencia hay entre la sísmica de refracción y la de reflexión?

La refracción usa las ondas que viajan por las interfaces entre capas y es muy efectiva cuando la velocidad aumenta con la profundidad, como ocurre al pasar de suelo a roca. La reflexión capta ondas que rebotan en los contrastes de impedancia y permite ver capas más profundas o inversiones de velocidad. En Alto Hospicio solemos aplicar refracción para los primeros 30 metros y complementamos con MASW para el perfil Vs.

¿En cuánto tiempo se entregan los resultados del ensayo sísmico?

La campaña de campo suele completarse en una jornada para uno o dos tendidos. El procesamiento tomográfico y la interpretación geotécnica requieren entre 3 y 5 días hábiles adicionales. El informe final incluye las secciones de velocidad, la clasificación sísmica del suelo y los parámetros elásticos listos para el ingeniero calculista.

¿Qué norma chilena regula estos ensayos sísmicos?

La clasificación sísmica del terreno se rige por la NCh433.Of1996 modificada en 2012, que exige conocer la velocidad de onda de corte promedio en los primeros 30 metros (Vs30). La ejecución del ensayo sigue los lineamientos de la NCh3171.Of2010, y la interpretación geotécnica se enmarca en la NCh1508.Of2014 para estudios de mecánica de suelos.
